一、3516b卡特柴油機維修技術資料

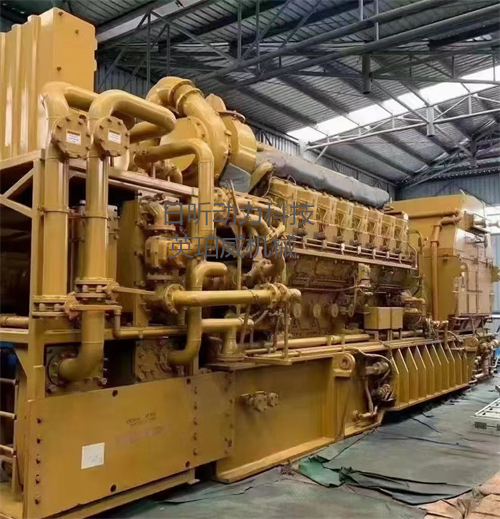

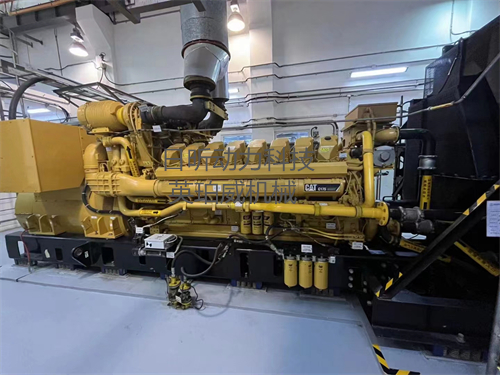

卡特彼勒 CAT3516B 柴油發電機組在多個方面有著詳細的維修技術資料。在潤滑系統方面，其任務是將潤滑油以一定壓力經過油道傳送到各潤滑部位，減少運動零部件的接觸面因摩擦所產生的阻力，提高發動機運轉的可靠性和壽命。曲軸箱呼吸管的作用是讓曲軸箱內的空氣壓力與大氣壓力基本平衡，壓力為正時向外排氣，壓力為負時向內吸氣，需留意其位置布局，防止管道內液體積聚，若電噴發動機發生曲軸箱呼吸管堵塞，曲軸箱壓力傳感器可檢測到，發動機 ECM 會控制發動機保護停機。機油濾清器相較于圓筒型濾清器操作方便，用普通扳手打開端蓋即可取出濾芯。機油冷卻器對工作時溫度較高的機油進行冷卻。
在燃油系統方面，由日用油箱供應的柴油通過油水分離器進行初級過濾后進入柴油輸送泵，油水分離器可分離柴油中的水分并過濾較大雜質。低壓燃油進入單體噴油器，在其中加壓后噴到氣缸，免去高壓油管使得噴油壓力可以做得非常高，這也是卡特 3516B 功率高且排放好的原因之一。ECM 包含兩個 Deutsch 連接器，具有防水、防塵功能且密封，通過線束連接到每一個氣缸，對每一個氣缸的噴油量和噴油正時進行單獨控制。

二、卡特彼勒 3516B 柴油機潤滑系統作用
卡特彼勒 3516B 柴油機的潤滑系統至關重要。其主要作用是將潤滑油以一定的壓力經過油道傳送到各潤滑部位，減少運動零部件的接觸面因摩擦所產生的阻力，提高發動機運轉的可靠性和壽命。潤滑系統能減少摩擦和磨損，柴油機中的各個運動部件在工作過程中會產生巨大的摩擦力，潤滑油通過潤滑系統被傳送到這些部件的表面，形成一層潤滑膜，減少金屬間的直接接觸，從而減輕部件的磨損，延長發動機的使用壽命。同時，潤滑系統還能幫助冷卻發動機，在柴油機工作時產生大量熱量，潤滑油通過吸收和傳導熱量，將發動機內部的溫度維持在可接受范圍，防止熱量對發動機造成損害。此外，潤滑系統還能清潔發動機，將燃燒產生的氣體和顆粒物中的部分污染物吸附并帶走，保持發動機內部清潔。它還能提供密封和減震的功能，減少振動和沖擊對發動機及周?chē)悴考挠绊懀乐節櫥托孤?br /> 三、卡特彼勒 3516B 柴油機曲軸箱呼吸管作用
卡特彼勒 3516B 柴油機的曲軸箱呼吸管作用是讓曲軸箱內的空氣壓力與大氣壓力基本平衡。當壓力為正時，向外排氣；壓力為負時，向內吸氣。需要留意曲軸箱呼吸管的位置布局，防止管道內液體積聚。如果是電噴發動機發生曲軸箱呼吸管堵塞，曲軸箱壓力傳感器馬上就可以檢測到，發動機 ECM 就會控制發動機保護停機。曲軸箱呼吸管還能防止機油變質，防止曲軸油封、曲軸箱襯墊滲漏，防止機體內零件被腐蝕，防止各種油蒸氣污染大氣。
四、卡特彼勒 3516B 柴油機機油濾清器特點
卡特彼勒 3516B 的機油濾清器相較于圓筒型濾清器操作方便，只需要用普通的扳手，把端蓋打開，就可以把濾芯取出來。卡特彼勒作為全球著名品牌，其產品一向以質量可靠而聞名。該機油濾清器采用先進的過濾技術，能夠高效濾除機械設備中的雜質和污染物，確保設備正常運行和延長設備使用壽命。它適用于各種型號的卡特彼勒機械設備，具有廣泛的適用范圍。易于安裝和更換，采用標準化設計，即使沒有專業技術人員，也能輕松完成安裝和維護。在使用過程中，要定期檢查濾清器的工作狀態，如果發現濾清器已經過度污染或阻塞，需要及時更換，以免影響設備的正常運行。根據使用手冊，按照給定的時間間隔進行維護和清洗工作，以保證濾清器的使用壽命和性能。并且要使用正品卡特彼勒 3516B 機油濾清器，以免出現假冒偽劣產品造成的設備故障和損壞。

五、卡特彼勒 3516B 柴油機機油冷卻器作用
卡特彼勒 3516B 柴油機機油冷卻器的作用是制冷潤滑油，保持油溫在正常工作范圍之內。在大功率的強化柴油機上，由于熱負荷大，必須裝用機油冷卻器。柴油機運行時，機油粘度隨溫度上升而變稀，降低了潤滑能力。因此，機油冷卻器的作用是降低機油溫度，保持潤滑油一定的粘度。機油冷卻器應定期清洗，在重裝時，應使封油圈保持平整和位置正確。老化或發粘了的封油圈應換新，否則會造成油水混合，導致柴油發電機組故障。保養時還要檢查冷卻器芯子是否脫焊、爛穿，必要時可進行焊補或把個別管子兩端孔口悶死再繼續使用。如冷卻銅管損壞較多，則應更換整個芯子。在寒冷地區或冬季使用柴油發電機組時，應注意停車后及時放掉其中的冷卻水或采用防凍冷卻液，以防止冷卻器凍裂。
六、卡特彼勒 3516B 柴油機燃油系統構成
卡特彼勒 3516B 發電機組燃油系統由油水分離器、單體噴油器、ECM 等組成。由日用油箱供應的柴油，通過油水分離器進行初級過濾，進入柴油輸送泵。如果柴油中含有水份的話，油水分離器可以把水分離出來，還能過濾一些比較大的雜質。低壓燃油進入到單體噴油器，在單體噴油器里面加壓之后再?lài)姷綒飧?。因?yàn)槊馊チ烁邏河凸埽試娪蛪毫梢宰龅梅浅８?。ECM 包含有兩個 Deutsch 連接器，具有防水、防塵功能，是密封的。通過線束連接到每一個氣缸，對每一個氣缸的噴油量和噴油正時都是進行單獨控制?？ㄌ乇死詹裼桶l(fā)動機的電子噴油系統分為電子單體泵（EUI）式和高壓共軌（CR）式，兩類電噴系統的共同點是發動機 ECM 通過高速電磁閥控制噴油正時與噴油量。每個噴油器上的電磁閥接收來自 ECM 的電壓信號以打開閥門。EUI 燃油系統包括發動機驅動的燃油輸送泵（低壓）、燃油濾清器、單體噴油器和（低壓）燃油壓力調節器等?？ㄌ乇死仗峁┑目蛇x燃油系統組件包括柔性軟管、手動燃油充油泵和雙級燃油初濾網。手動充油泵用于在發動機初始運行之前和發動機維護保養后從燃油管道中排出空氣。
綜上所述，卡特彼勒 3516B 柴油機在各個方面都有其獨特的設計和功能，了解這些維修技術資料對于確保柴油機的正常運行和延長其使用壽命至關重要。無論是潤滑系統、曲軸箱呼吸管、機油濾清器、機油冷卻器還是燃油系統，都在柴油機的工作中發揮著不可或缺的作用。在維修和保養卡特彼勒 3516B 柴油機時，需要根據其特點和要求進行操作，以確保柴油機始終處于良好的工作狀態。

七、卡特柴油機維修技術資料
卡特彼勒 3516B 柴油機是一款性能卓越的設備，在多個領域有著廣泛應用。以下為大家介紹一些關于 3516B 卡特柴油機的維修技術資料。
在卡特 (cat) 柴油機中修維修程序.doc中提到，柴油機中修程序包括缸頭和氣閥、活塞和連桿、缸套、燃油系統、進排氣裝置、冷卻水系統等方面。例如，氣缸蓋的拆卸需要拆卸所有罩殼、管系、拔出噴油器、拆卸排氣管安裝螺栓等步驟。檢修缸蓋本體時，要拆出進、排氣閥、噴油嘴，并檢查燃燒室表面及進、排氣口的積碳情況，用著色探傷法檢查有無裂紋。
《卡特 CAT3516B 氣門間隙及噴油器調整 - 2》文檔中，對氣門間隙及噴油器調整進行了詳細說明。
卡特皮勒柴油發動機維修資料提到了柴油機燃料的特征和卡特彼勒發動機燃油系統正確的維護程序，以及確認和解釋卡特彼勒燃油系統的操作，如 New Scroll、套筒計量和機械單元噴油器等。學員能夠卸載和安裝 3406 New Scroll 燃油系統活塞和柱塞套筒組、噴嘴管、時間提前角和噴油泵以及管理組，還能展示測試燃料噴嘴管的能力。
總的來說，卡特彼勒 3516B 柴油機的維修需要嚴格按照規范進行操作，從各個系統的拆卸、檢修到調整，都需要專業的技術和經驗。只有這樣，才能確保柴油機的正常運行和性能發揮。對于維修人員來說，熟悉這些維修技術資料是非常重要的，可以提高維修效率和質量，延長柴油機的使用壽命。

八、卡特彼勒 3516B 柴油機中修程序
卡特彼勒 3516B 柴油機中修程序較為復雜。首先是缸頭和氣閥部分，拆卸所有罩殼包括排氣管罩殼、搖臂室殼等，拔出噴油器，拆卸安裝螺母取出搖臂等。檢修缸蓋本體時，需拆出進、排氣閥、噴油嘴，檢查燃燒室表面及進、排氣口的積碳情況并徹底清除，同時用著色探傷法檢查有無裂紋，還要檢查進、排氣道內有無腐蝕現象。
在活塞和連桿、缸套、燃油系統、進排氣裝置、冷卻水系統等方面也有一系列的檢修步驟。例如在燃油系統中，可能涉及到檢查燃油輸送泵、濾清器、單體噴油器等部件。對于冷卻水系統，要檢查冷卻水泵的狀態，拆卸時需按順序進行操作，包括卸掉輔助齒輪箱排氣側蓋板測量齒隙、卸掉進出水管等。
中修過程還包括檢查保護鋅并換新、安裝空冷器等步驟。安裝空冷器時需在兩側裝上蓋板，安裝墊片，吊起空冷器插入支架內緊固螺栓等。
九、卡特彼勒 3516B 柴油機氣門間隙及噴油器調整
卡特彼勒 3516B 柴油機氣門間隙調整有一定的方法和步驟。首先，氣門間隙過大或過小都有危害，間隙過大會產生較大噪音，間隙過小會造成氣門關閉不嚴，影響起動和怠速不穩，并且會增加氣門搖臂和凸輪軸的磨損、造成發動機抖動、漏氣等后果。因此需要定期對氣門間隙進行調整。
檢查氣門間隙時，要根據發動機構造原理，確定各缸處于壓縮上止點時進行檢查。選用符合規定的塞尺插入氣門桿與氣門搖臂或凸輪之間，稍微拉動塞尺，如有輕微阻力，表示間隙正確。
調整方法有二次調整法和逐缸調整法。二次調整法需從飛輪殼上的檢視孔中順時針撥動飛輪齒環，確定一、四缸均處于上止點位置，檢查第一缸兩氣門搖臂能否繞軸頸微擺，若能則第一缸處于壓縮行程上止點，調整該缸進排氣門的間隙，再根據發動機工作順序分析調整其它缸可調氣門的間隙，曲軸再轉 360°，依次進行調整未調氣門間隙。逐缸調整法是打開氣門蓋室，檢查哪一缸的進排氣門均處于關閉狀態，可檢查與調整該缸進排氣門的間隙，然后轉動曲軸，以同樣方法檢查其余各缸氣門間隙。

十、卡特彼勒 3516B 柴油機燃料特征及燃油系統維護
卡特彼勒 3516B 發電機組燃油系統是發動機的心臟，對維持發電機組正常運行十分重要。由日用油箱供應的柴油，通過油水分離器進行初級過濾，進入柴油輸送泵。油水分離器可以把柴油中的水分離出來，還能過濾一些比較大的雜質。低壓燃油進入到單體噴油器，在單體噴油器里面加壓之后再?lài)姷綒飧?。由于免去了高壓油管，噴油壓力可以做得非常高，這也是卡特 3516B 功率高且排放好的原因之一。電子控制模塊（ECM）對每一個氣缸的噴油量和噴油正時都是進行單獨控制，包含有兩個 Deutsch 連接器，具有防水、防塵功能。
在燃油系統維護方面，要定期檢查油水分離器的狀態，確保其能正常分離水分和雜質。對單體噴油器要進行檢查和維護，保證其加壓功能正常。ECM 也需要進行檢查和維護，確保其能準確控制噴油量和噴油正時。
十一、卡特彼勒 3516B 柴油機維修規范
卡特彼勒 3516B 柴油機維修有嚴格的規范。在維修前，維修人員必須要有上崗證，按時開班前會，明確當班任務，做好安全風險分析。維修柴油機前先要作好油、氣、水的隔離，檢查維修所需的工器具是否合格。嚴格按照柴油機維修手冊操作流程進行，確認周?chē)h(huán)境符合作業條件，確認電、水、油、氣的隔離完畢，方可進行維修工作。拆檢柴油機時注意各零件的保護，嚴禁違章操作。工作結束后，關閉電源，清理現場，并認真交接。
中修方案包括更換活塞環、檢查并調整噴油泵的供油狀況、檢查并調整噴油器的噴油情況、更換并研磨所有氣門、更換上部所有密封件、檢查風扇和傳動軸、檢查噴嘴位置的正確性，特別是有活塞燒頂現象的氣缸、更換油水分離器和呼吸器總成、檢查缸蓋是否有裂紋等。對于增壓柴油機，應清洗渦輪增壓器，更換修理包，重新裝配柴油機上部，測量調整氣門間隙、噴油提前角等，所有工作完成后應進行磨合與負荷測試。

十三、卡特彼勒 3516B 柴油機維修人員要求
卡特彼勒 3516B 柴油機維修人員需要具備一定的條件。機械類相關專業，大專以上學歷；有多年柴油機維修經驗，了解發動機工作原理；能夠看懂英文技術資料；工作態度認真，吃苦耐勞，具有團隊合作精神。熟悉 CAT 柴油機維修，有 5 年以上工作經驗，有在 CAT 機組授權維修單位工作單位優先考慮，熟悉 CAT280 系列產品。有較強的責任心，良好團隊協作能力、溝通能力、謙虛踏實。
綜上所述，卡特彼勒 3516B 柴油機維修技術資料涵蓋了中修程序、氣門間隙及噴油器調整、燃料特征及燃油系統維護、維修規范和維修人員要求等方面。這些資料對于正確維修和保養卡特彼勒 3516B 柴油機至關重要，能夠確保柴油機的性能和可靠性，延長其使用壽命。
