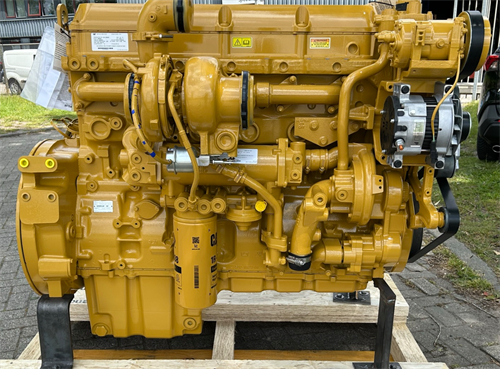

在深入探討卡特C13皮帶示意圖之前，我們首先需要了解卡特作為全球領先的工程機械制造商，其產品在各個工業領域中的廣泛應用與卓越性能?？ㄌ谻13發動機，作為卡特動力解決方案的重要組成部分，以其強大的動力輸出、高效的燃油經濟性和可靠的耐久性而聞名于世。而皮帶系統，作為發動機內部多個關鍵部件間動力傳輸與連接的關鍵環節，其設計與維護對于確保發動機整體性能至關重要。

卡特C13皮帶系統概述

卡特C13發動機中的皮帶系統，通常包括正時皮帶、輔助驅動皮帶等，它們各自承擔著不同的功能。正時皮帶負責精確控制發動機內部氣門與活塞的相對運動，確保燃油混合氣的最佳點火時機，從而優化燃燒效率和動力輸出。而輔助驅動皮帶則連接著發電機、水泵、空調壓縮機等附件，為這些設備提供動力。

卡特C13皮帶示意圖解析

1. 示意圖的重要性

卡特C13皮帶示意圖是工程師、技師以及車主在進行皮帶更換、故障診斷或日常維護時不可或缺的工具。它以圖形化的方式展示了皮帶系統的布局、各部件的位置關系以及皮帶的路徑，幫助用戶快速準確地識別并定位問題。

2. 示意圖的構成

一份詳盡的卡特C13皮帶示意圖通常包含以下幾個部分：

- 發動機總覽：首先給出發動機的整體視圖，標注出皮帶系統所在的大致位置，幫助用戶建立空間概念。

- 皮帶路徑：清晰標出皮帶的走向，包括正時皮帶的環繞路徑和輔助驅動皮帶的連接點，同時標注出各個皮帶輪（如曲軸皮帶輪、凸輪軸皮帶輪、水泵皮帶輪等）的位置。

- 張緊裝置：展示皮帶張緊器的位置與調節方式，確保皮帶始終保持適當?shù)膹埦o度，避免松弛或過度緊繃導致的故障。

- 關鍵部件標記：對皮帶系統中的重要部件進行編號或命名，便于用戶在手冊或配件表中查找相關信息。

- 安裝與拆卸說明（部分示意圖可能附帶）：簡要說明皮帶的安裝步驟、注意事項及所需的工具，為用戶提供操作指導。

3. 實例解析

假設我們面對的是一張典型的卡特C13發動機正時皮帶示意圖，我們可以按照以下步驟進行解讀：

- 首先，從發動機的前端或側面視圖開始，找到正時皮帶覆蓋的區域。通常，這個區域會被發動機蓋或護罩遮擋，但在示意圖中應清晰可見。

- 接著，跟隨皮帶的路徑，從曲軸皮帶輪開始，依次經過各個凸輪軸皮帶輪，注意皮帶是如何繞過這些皮帶輪的。特別要注意皮帶是否有特殊的繞行路徑或設計，如采用多楔帶以提高傳動效率。

- 然后，觀察皮帶張緊器的位置與類型?？ㄌ谻13發動機可能采用機械式或液壓式張緊器，示意圖中應明確標示其安裝位置與調節方式。

- 最后，查看示意圖中是否有關于皮帶更換周期、檢查要點或故障診斷的提示信息。這些信息對于確保發動機長期穩定運行至關重要。

維護與更換注意事項
在了解了卡特C13皮帶示意圖之后，我們還需關注皮帶系統的日常維護與更換注意事項：

- 定期檢查：按照制造商推薦的保養周期，定期檢查皮帶的磨損情況、張緊度以及是否存在裂紋或老化現象。

- 及時更換：一旦發現皮帶磨損嚴重或達到更換周期，應立即進行更換。避免使用劣質或不符合規格的皮帶，以免對發動機造成損害。

- 專業操作：皮帶更換是一項專業性較強的操作，建議由具有相關資質的技師進行。在更換過程中，應嚴格按照制造商提供的操作指南執行。

- 記錄與跟蹤：記錄每次皮帶檢查與更換的時間與結果，以便跟蹤皮帶系統的健康狀況并預測未來的維護需求。

綜上所述，卡特C13皮帶示意圖是理解和維護發動機皮帶系統的重要工具。通過對其深入解析與合理應用，我們可以有效保障發動機的性能穩定與壽命延長。
