珀金斯Perkins發動機連桿軸承軸瓦的結構圖解

2023/10/19 12:55:23

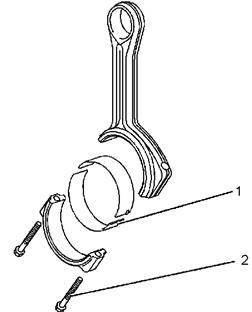

圖 45
典型實例

表 4

連桿軸承中央的厚度

1.994 至 2 mm

(0.0785 至 0.0787 in)

蓋中央的連桿軸承的厚度

1.994 至 2 mm

(0.0785 至 0.0787 in)

軸承間隙

0.025 至 0.070 mm (0.0010 至 0.0028 in)

表 5

縮小尺寸的連桿軸承

0.25 mm (0.010 in)

0.51 mm (0.020 in)

0.76 mm (0.030 in)

(1) 連桿軸承軸瓦

連桿的配合表面是通過液力擠壓鍛造連桿形成的。
將連桿的固定螺釘再次擰緊至以下扭矩。 ... 40 N•m(30 lb ft)
把連桿的固定螺釘再擰緊 120 度。本步驟后必須更換連桿的固定螺釘 (2)。
注: 當組件脫離發動機時，一定要把連桿蓋緊固到連桿上。將組件擰緊至 20 N•m (14 lb ft)。

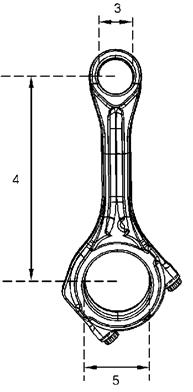

圖 46
典型實例

(3) 活塞銷精加工孔的直徑 39.738 至 39.723 mm(1.5645 至 1.5639 in)
(4) 原有孔之間的距離 219.05 至 219.1 mm(8.6240 至 8.6260 in)
(5) 連桿軸承精加工孔的直徑 72.025 至 72.05 mm(2.8356 至 2.8366 in)

表 6

連桿的長度等級
等級字母	顏色代碼	長度 (Y)
R	紅	161.259 至 161.292 mm (6.3488 至 6.3501 in)
G	綠色	161.183 至 161.216 mm (6.3458 至 6.3471 in)
B	藍色	161.107 至 161.140 mm (6.3428 至 6.3441 in)
