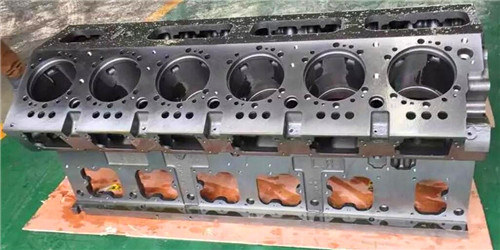

康明斯QSK78發動機沉孔的內徑失圓度必須在多小


注: 確保千分尺接觸臺階的平面。千分尺切勿接觸圓角。

注: 如果康明斯QSK78發動機沉孔深度不符合技術規范，可能是在先前的維修步驟中使用了過厚或過薄的密封圈。測量并記錄康明斯QSK78發動機沉孔深度，以確定康明斯QSK78發動機缸套突出量。

如圖所示，使用深度千分尺在間隔 90 度的四個位置測量康明斯QSK78發動機沉孔深度。

注: 四個測量值的差別一定不能大于 0.25 mm [0.001 in]。如果測量值超出技術規范，必須加工康明斯QSK78發動機沉孔臺階。請與康明斯特約維修站聯系。

注: 在沒有雙底切的康明斯QSK78發動機缸體上，確保千分表不與康明斯QSK78發動機沉孔圓角接觸。

使用深度規總成（零件號 3823495）在康明斯QSK78發動機沉孔圓周上的四個位置測量康明斯QSK78發動機沉孔臺階角度。

測量臺階深度時，必須盡量接近康明斯QSK78發動機沉孔圓角和康明斯QSK78發動機沉孔邊緣。

如果康明斯QSK78發動機沉孔邊緣附近的測量值與康明斯QSK78發動機沉孔圓角附近的測量值相同，或比康明斯QSK78發動機沉孔圓角附近的測量值稍小，但不超過 0.036 mm [0.001 in]，則康明斯QSK78發動機沉孔臺階的角度 (20) 可接受。如果康明斯QSK78發動機沉孔臺階附近的測量值長于康明斯QSK78發動機沉孔圓角附近的測量值，則必須加工臺階。請與康明斯特約維修站聯系。

測量上部康明斯QSK78發動機沉孔 (1) 的直徑。測量點必須在康明斯QSK78發動機缸體頂部 2.54 mm [0.100 in] 以內。

注: 上部康明斯QSK78發動機沉孔的內徑失圓度必須在 0.050 mm [0.002 in] 以內。如果測量值不符合技術規范，檢查以確定康明斯QSK78發動機缸體是否可以加工以使用加大尺寸的康明斯QSK78發動機缸套。

注: 上部康明斯QSK78發動機沉孔必須不能大于康明斯QSK78發動機缸套法蘭 0.076-mm [0.003-in] 以上。

注: 如果康明斯QSK78發動機沉孔不符合技術規范，則可能在先前的加工孔的步驟中使用了尺寸過大的康明斯QSK78發動機缸套。測量并記錄測量值以確定合適的壓配康明斯QSK78發動機缸套。

測量下部康明斯QSK78發動機沉孔 (3) 的直徑。測量點必須在康明斯QSK78發動機沉孔臺階頂部 2.54 mm [0.100 in] 以內。

注: 下部康明斯QSK78發動機沉孔的內徑失圓度必須在 0.050 mm [0.002 in] 以內。

注: 如果康明斯QSK78發動機沉孔不符合技術規范，則可能在先前的加工孔的步驟中使用了尺寸過大的康明斯QSK78發動機缸套。測量并記錄測量值以確定合適的壓配康明斯QSK78發動機缸套突出量。

如果康明斯QSK78發動機缸體不符合技術規范，則不要使用該康明斯QSK78發動機缸體。

檢查填料環孔頂部的倒角。過度穴蝕必須進行維修。參照《補救維修手冊》，公告號 3379035。
