技術規格

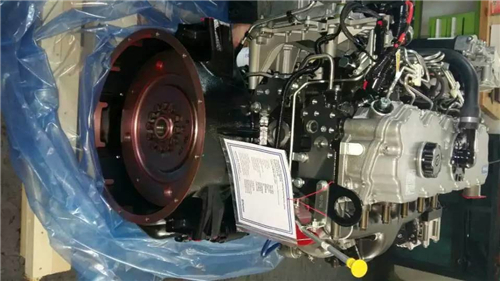

1106A-70TA 和 1106C-70TA 工業發動機
PR (發動機)
PT (發動機)
PR (發動機)
PT (發動機)
重要安全事項
產品的操作、保養和修理中的大多數事故，都是由于不遵守基本安全規則或預防措施引起的。若能在事
故發生前認識到各種潛在危險，事故往往是可以避免的。對各種潛在的危險，必須對工作人員提出警
告。還必須對工作人員進行培訓，使其掌握必要的技能和正確使用工具。
不正確的操作、潤滑、保養或修理產品是危險的，并會造成人身傷亡。
必須閱讀和理解產品的操作、潤滑、保養和修理的資料后，才可進行這些工作。
不正確的操作、潤滑、保養或修理產品是危險的，并會造成人身傷亡。
必須閱讀和理解產品的操作、潤滑、保養和修理的資料后，才可進行這些工作。
在本手冊中和在產品上都提供有安全預防措施和警告。如果對這些警告不予注意，會給自己或他人
造成人身傷亡。
識別危險用“安全警告符號”和“標志文字”，如“危險”、“警告” 或 “當心”?！熬妗?標貼如下所示。
安全警告符號的含義如下：
注意！提高警惕！ 事關您的安全。
警告的下面，說明危險的情況，有的用文字書寫，有的用圖形表示。
對能造成產品損壞的操作，在產品上和在本手冊中都以“注意”標貼表示。
Perkins 不能預料到可能發生危險的每一種情況。所以，本手冊和產品上提出的警告并不包括所有
情況。如果采用的工具、操作程序、工作方法或操作技術未經
不能預料到可能發生危險的每一種情況。所以，本手冊和產品上提出的警告并不包括所有
情況。如果采用的工具、操作程序、工作方法或操作技術未經 Perkins 專門推薦，您必須保障您自己和
他人的安全。還要保證您所選擇的操作方法、潤滑、保養或修理程序不會損壞產品或造成不安全。
專門推薦，您必須保障您自己和
他人的安全。還要保證您所選擇的操作方法、潤滑、保養或修理程序不會損壞產品或造成不安全。
本手冊中的資料、技術規范和圖表是根據編寫當時可得到的資料匯編的。 所列舉的技術規范、扭矩、壓
力、測量值、調整值、圖表和其它項目，隨時都可能變更， 這些變更會影響對產品的維修。因此，在進
行各項作業前，必須獲得完整的最新的資料。Perkins 代理商備有最新的資料。
本產品需要更換零件時， Perkins 推薦使用
Perkins原廠生產的零件或者相同技術規范的零
件。相同的技術規范包括，但不局限于外形尺寸、
類型、強度和材料。
忽視此警告會導致過早發生故障、產品損壞甚至人
員傷亡。
原廠生產的零件或者相同技術規范的零
件。相同的技術規范包括，但不局限于外形尺寸、
類型、強度和材料。
忽視此警告會導致過早發生故障、產品損壞甚至人
員傷亡。
UCNR0616 3
目錄
目錄
技術規格部分
發動機設計 ..................................................... 4
燃油高壓油管 .................................................. 4
高壓油泵 ......................................................... 4
噴油器 ............................................................ 5
燃油輸油泵 ..................................................... 6
燃油濾清器底座 (燃油粗濾器底座) ...................... 6
燃油濾清器底座 (燃油細濾器底座) ...................... 6
挺桿總成 ......................................................... 7
搖臂軸 ............................................................ 7
排氣機構罩蓋 .................................................. 8
缸蓋氣門 ......................................................... 9
缸蓋 ............................................................... 10
渦輪增壓器 ..................................................... 11
排氣歧管 ......................................................... 12
凸輪軸 ............................................................ 13
凸輪軸軸承 ..................................................... 13
發動機機油濾清器底座 ..................................... 14
發動機機油冷卻器 ........................................... 14
發動機機油泵 .................................................. 15
發動機機油壓力 ............................................... 16
發動機油底殼 .................................................. 16
曲軸箱呼吸器 .................................................. 17
水溫調節器和殼體 ........................................... 18
水泵 ............................................................... 18
缸體 ............................................................... 19
曲軸 ............................................................... 19
曲軸密封 ......................................................... 20
減振器和皮帶輪 ............................................... 21
連桿軸承軸頸 .................................................. 21
主軸承軸頸 ..................................................... 21
連桿 ............................................................... 22
活塞和活塞環 .................................................. 23
活塞冷卻噴嘴 .................................................. 24
附件驅動系統 .................................................. 24
前殼體和蓋 ..................................................... 24
齒輪總成(前) ......................................................... 25
飛輪 ............................................................... 27
飛輪殼 ............................................................ 27
風扇驅動 ......................................................... 28
發動機提升支架 ............................................... 28
交流發電機 ..................................................... 29
起動馬達 ......................................................... 30
預熱塞 ............................................................ 31
索引部分
索引 ............................................................... 32
4 UCNR0616
技術規格部分
技術規格部分
i04823341
發動機設計
g00939480
圖 1
氣缸和氣門的位置
(A) 進氣門
(B) 排氣門
缸徑 ..................................... 105 mm (4.13385 in)
沖程 ..................................... 135 mm (5.31495 in)
排量 ..................................... 7.01 L (427.78 cu in)
氣缸布置 .................................................. 直列式
燃燒類型 .................................................. 直噴式
1106A-70TA 發動機的壓縮比 ......................... 16:1
1106A-70TA 發動機的壓縮比 ...................... 18.5:1
缸數 ................................................................. 6
每氣缸氣門數 .................................................... 2
氣門間隙
進氣門 .............................. 0.35 mm (0.014 in)
排氣門 .............................. 0.45 mm (0.018 in)
點火順序 ................................ 1、5、3、6、2、4
當從發動機前端觀看曲軸時，曲軸旋轉方向如
下。 ........................................................ 順時針
當從發動機前端觀看凸輪軸時，凸輪軸旋轉方向如
下。 ........................................................ 順時針
發動機的前端是與發動機飛輪端相反的一端。 發動
機左右側是從發動機飛輪端來確定的。 編號 1 號氣
缸是發動機最前端的那個氣缸。
i04823337
燃油高壓油管
g02262075
圖 2
典型實例
(1) 將噴油器噴嘴的聯管螺母擰緊至以下扭
矩。 ...................................... 30 N·m (22 lb ft)
(2) 將噴油泵的聯管螺母擰緊至以下扭矩。 .. 30 N·m
(22 lb ft)
i04823307
高壓油泵
: 注: 從發動機上拆卸噴油泵前必須鎖緊噴油泵軸。 在
擰緊鎖緊螺釘前必須將發動機置于一號氣缸壓縮沖
程的上止點位置。 鎖緊螺釘可以防止軸轉動。 如果
在正確發動機正時調整及鎖緊軸前拆下噴油泵，就
需要由訓練有素的人員進行噴油泵正時調整。
UCNR0616 5
技術規格部分
g01352237
圖 3
典型實例
: 注: 噴油泵上的電磁閥為可維修項目。 噴油泵為不
可維修項目。
(1) O 形密封圈
(2) 鎖緊螺釘
(3) 墊圈
鎖緊軸
松開鎖緊螺釘 (2) 并把墊圈 (3) 移動到鎖緊位置。
將螺栓擰緊至下述扭矩。 ........ 17 N·m (12 lb ft)
解鎖軸
松開鎖緊螺釘 (2) 并將墊圈 (3) 安裝到解鎖位置。
將螺栓擰緊至下述扭矩。 .......... 12 N·m (9 lb ft)
g01352239
圖 4
支承支架典型示例
(4) 將安裝螺釘擰緊至以下扭矩。 .. 44 N·m (32 lb ft)
(5) 將安裝螺栓和螺母擰緊至以下扭矩。 .... 22 N·m
(16 lb ft)
: 注: 支承支架必須在安裝冷卻液泵之后安裝。 為了防
止正時殼體的變形，用手擰緊螺栓 (4)，然后再擰緊
螺母和螺栓 (5)。 擰緊螺栓 (4)。
將把燃油泵固定在前殼上的螺栓擰緊至以下扭
矩。 ........................................... 25 N·m (18 lb ft)
i04823329
噴油器
g00908211
圖 5
典型實例
6 UCNR0616
技術規格部分
(1) 將噴油器卡箍上的螺栓擰緊至以下扭
矩。 ...................................... 35 N·m (26 lb ft)
10 秒內的泄漏量 ........................................... 0 滴
燃油噴油器的噴射壓力的維修設定
值。 ......................... 29 + 0.5 MPa (4206 + 73 psi)
i04823308
燃油輸油泵
g02262173
圖 6
典型實例
(1), (2) 將聯管螺母擰緊至以下扭矩。 ........ 30 N·m
(22 lb ft)
(3) 將固定螺釘擰緊至以下扭矩。 .. 22 N·m (16 lb ft)
i04823346
燃油濾清器底座
(燃油粗濾器底座)
燃油濾清器底座
(燃油粗濾器底座)
注: 有關在所有燃油系統工作期間必須遵循的清潔
度標準的詳細信息，請參閱《系統運作，測試和調
整》, “燃油系統部件清潔度”。
注: 有關在所有燃油系統工作期間必須遵循的清潔
度標準的詳細信息，請參閱《系統運作，測試和調
整》, “燃油系統部件清潔度”。
g02267593
圖 7
典型實例
(1) 將固定螺釘擰緊至以下扭矩。 .. 44 N·m (32 lb ft)
i04823312
燃油濾清器底座
(燃油細濾器底座)
燃油濾清器底座
(燃油細濾器底座)
注: 有關在所有燃油系統工作期間必須遵循的清潔
度標準的詳細信息，請參閱《系統運作，測試和調
整》, “燃油系統部件清潔度”。
注: 有關在所有燃油系統工作期間必須遵循的清潔
度標準的詳細信息，請參閱《系統運作，測試和調
整》, “燃油系統部件清潔度”。
g02267613
圖 8
典型實例
UCNR0616 7
技術規格部分
(1) 將固定螺釘擰緊至以下扭矩。 .. 44 N·m (32 lb ft)
i04210674
挺桿總成
g01344742
圖 9
(A) 挺桿的直徑 ................... 18.987 至 19.012 mm
(0.7475 至 0.7485 in)
缸體的孔徑 ........................... 19.05 至 19.082 mm
(0.7500 至 0.7513 in)
間隙
挺桿的間隙 ........................ 0.038 至 0.095 mm
(0.0015 至 0.0037 in)
i04823310
搖臂軸
g02266473
圖 10
典型實例
(1) 墊圈
(2) 卡環
(3) 搖臂孔
襯套的搖臂鉆直徑 .............. 25.01 至 25.05 mm
(0.9847 至 0.9862 in)
搖臂襯套
搖臂襯套與搖臂軸之間的間隙 .. 0.03 至 0.09 mm
(0.0010 至 0.0035 in)
搖臂襯套與搖臂軸之間的最大允許間
隙 ..................................... 0.17 mm (0.007 in)
(4) 搖臂
(5) 搖臂軸
搖臂軸直徑 ........................ 24.96 至 24.99 mm
(0.9827 至 0.9839 in)
(5) 要安裝搖臂軸組件，確保機加工的方塊朝向搖
臂軸的頂部。
(6) 鎖緊螺母
鎖緊螺母扭矩 ........................ 27 N·m (20 lb ft)
(7) 將螺栓再次擰緊至以下扭矩。 .. 35 N·m (26 lb ft)
8 UCNR0616
技術規格部分
g02266475
圖 11
典型實例
: 注: 該軸帶有一個底座，嵌入到螺栓頭的軸的頂部。
: 注: 請參考圖 11，以按照正確順序擰緊螺栓。
(8) 彈簧
i04823316
排氣機構罩蓋
g02356799
圖 12
典型實例
將氣門機構罩螺栓按圖 12 中所示順序擰緊至下述扭
矩。 ........................................... 22 N·m (16 lb ft)
UCNR0616 9
技術規格部分
i04823313
缸蓋氣門
g01277243
圖 13
典型實例
(1) 氣門彈簧
測試壓力下進氣門彈簧的長度 .......... 41.75 mm
(1.6437 in)
進氣門彈簧的測試壓力 .......... 326.4 N (73.4 lb)
測試壓力下排氣門彈簧的長度 ............ 41.5 mm
(1.6339 in)
排氣門彈簧的測試壓力 .......... 332.5 N (74.7 lb)
(2) 氣門彈簧凹座
(3) 氣門導管
氣門導管內徑 .................... 9.000 至 9.022 mm
(0.3543 至 0.3552 in)
排氣門導管外徑 ............. 13.034 至 13.047 mm
(0.5131 至 0.5137 in)
進氣門導管外徑 ............. 13.034 至 13.047 mm
(0.5131 至 0.5137 in)
氣門導管在缸蓋內的過盈配合
量 ...... 0.007 至 0.047 mm (0.0003 至 0.0019 in)
氣門導管長度 .................... 47.25 至 47.75 mm
(1.86023 至 1.87992 in)
: 注: 當安裝新氣門導管時，必須安裝新氣門和新氣門
座鑲?cè)Α?所提供的氣門導管和氣門座鑲?cè)榘爰庸?BR>零件。 將粗加工的氣門導管和粗加工的氣門座鑲?cè)?BR>安裝在缸蓋中。 然后，使用專用工具將導管和鑲?cè)?BR>一次性切削并鉸削。 此步驟可確保氣門座與氣門導
管的同心度，從而產生緊密的密封效果。 關于拆卸
和安裝程序，請參閱《拆解和組裝》。
(4) 排氣門
排氣門氣門桿直徑 .............. 8.938 至 8.960 mm
(0.3519 至 0.3528 in)
氣門與氣門導管的間隙 ............. 0.040 至 0.084 mm
(0.00157 至 0.00331 in)
排氣門的總長度 ................... 128.92 至 129.37 mm
(5.075 至 5.093 in)
(5) 進氣門
進氣門氣門桿直徑 .............. 8.957 至 8.971 mm
(0.35264 至 0.35319 in)
氣門與氣門導管的間隙 ....... 0.029 至 0.065 mm
(0.00114 至 0.00256 in)
進氣門的總長度 ................... 128.92 至 129.37 mm
(5.075 至 5.093 in)
(6) 排氣門端面與垂直軸線的夾角
氣門端面夾角 ........................................ 30 度
氣門座夾角 ............................................ 30 度
(7) 排氣門頭直徑
............ 41.51 至 41.75 mm (1.634 至 1.643 in)
(8) 進氣門頭直徑 .................... 46.20 至 46.46 mm
(1.819 至 1.829 in)
(9) 進氣門端面與垂直軸線的夾角
氣門端面夾角 ........................................ 30 度
氣門座夾角 ............................................ 30 度
發動機冷態時氣門間隙為如下值：
進氣門 .............................. 0.35 mm (0.014 in)
排氣門 .............................. 0.45 mm (0.018 in)
10 UCNR0616
技術規格部分
i04823317
缸蓋
g02266374
圖 14
典型實例
用干凈的發動機機油潤滑螺紋和螺栓頭的下部。
按圖 14 中所示的順序?qū)⒙菟ㄉ暇o到以下扭
矩。 ...................................... 50 N·m (37 lb ft)
再次將螺栓擰緊至以下扭矩。 ............ 160 N·m
(118 lb ft)
將螺栓頭擰緊到附加量。 ...................... 130 度
缸蓋最小厚度 ........................ 118 mm (4.64566 in)
g02260053
圖 15
典型實例
: 注: 表 1 中給出了缸蓋的最大變形。
表 1
尺寸 最大允許變形
寬度 (A) 0.03 mm (0.0012 in)
長度 (B) 0.05 mm (0.0020 in)
對角線 (C) 0.05 mm (0.020 in)
g02328933
圖 16
典型實例
(D) 從氣門導管頂部至氣門彈簧座之間氣門導管高
度 .. 12.35 至 12.65 mm (0.48622 至 0.49803 in)
(E) 氣門導管的外徑 ............. 13.034 至 13.047 mm
(0.51315 至 0.51366 in)
(F) 氣門導管的長度 ................. 47.25 到 47.75 mm
(1.86023 到 1.87992 in)
(G) 氣門導管的內徑 ................ 9.000 至 9.022 mm
(0.35433 至 0.35520 in)
(H) 氣門深度
進氣 .................................. 0.995 至 1.495 mm
(0.03917 至 0.05886 in)
進氣門深度的維修極限 .... 1.09 mm (0.04291 in)
排氣 .................................... 0.65 至 1.007 mm
(0.02559 至 0.03965 in)
排氣門深度的維修極限 .... 2.06 mm (0.08110 in)
UCNR0616 11
技術規格部分
g02474819
圖 17
典型實例
(J) 缸蓋中原有孔的直徑 ....... 13.000 至 13.027 mm
(0.51181 至 0.51287 in)
(K) 座角
進氣 .................................................... 120 度
排氣 .................................................... 120 度
g02716416
圖 18
典型實例
(L) 座表面拋光 .................................. Ra 0.8 微米
(M) 氣門座與氣門導管原有孔同心度最大總指示讀數
(TIR) ................................. 0.05 mm (0.00197 in)
i04823318
渦輪增壓器
g02332673
圖 19
典型實例
(1) 渦輪增壓器
(2) 執行器桿（如有配備）
(3) 執行器（如有配備）
廢氣旁通閥（如有配備）的最大測試壓力 .. 125 kPa
(18 psi)
桿執行器（如有配備）的移動量 .... 3 mm (0.118 in)
