康明斯KTA柴油發動機齒輪室蓋隔板的維修技術資料參數查詢與拆裝標準

準備步驟

 警告

該部件的重量達到或超過 23 kg [50 lb]。為減小造成人身傷害的可能性，請使用提升設備或在他人的幫助下提升此部件。

康明斯KTA柴油發動機拆卸齒輪室蓋和相關部件。參考步驟 001-031。

將 1 號氣缸置于壓縮沖程。

使用曲軸旋轉發動機，直至凸輪軸齒輪和曲軸齒輪上的指示標記彼此相對。

拆下水泵惰輪。參考步驟 001-040。

拆下凸輪軸惰輪。參考步驟 001-036。

如果配備，拆下液壓泵惰輪。參考步驟 001-039。

拆卸凸輪軸齒輪。參考步驟 001-012。
康明斯KTA柴油發動機齒輪室蓋和相關部件拆卸

 警告

該部件的重量達到或超過 23 kg [50 lb]。為減小造成人身傷害的可能性，請使用提升設備或在他人的幫助下提升此部件。

從隔板上拆下 14 顆安裝螺釘。

給專用螺釘掛上標簽以便以后識別。

拆下康明斯KTA柴油發動機隔板和密封墊。

廢棄密封墊。

檢查能否繼續使用

檢查隔板有無腐蝕或密封墊兩側的表面有無損壞。

康明斯KTA柴油發動機齒輪室蓋和相關部件安裝

康明斯KTA柴油發動機油底殼設配器密封墊設計成能夠從穿孔中拆下。它是鋼芯密封墊，無法在不損壞油底殼適配器表面的情況下進行切割。在穿孔處拆下油底殼適配器密封墊。將油底殼適配器密封墊安裝到油底殼適配器頂部上。使用噴膠將其固定到位。將康明斯密封膠（零件號 3164067）涂抹到密封墊的接合處。

如圖所示，分開密封墊。廢棄中央的舌片部分。

 注意

安裝油底殼密封墊時，嚴禁使用密封墊粘合劑。否則會損壞密封墊。

安裝金剛石定位銷 (15) 時必須使平面轉向缸體右下角的主定位銷孔。將康明斯KTA柴油發動機導向雙頭螺栓 (14) 安裝到缸體中。將少量康明斯密封膠（零件號 3164067）或等同物涂抹到密封墊兩側的對接接合處。安裝密封墊。密封墊必須與缸體和隔板的底部平齊。

需要使用專用螺栓連接隔板和齒輪室殼體。螺釘具有帽式、錐形墊圈以維持扭矩。

 警告

該部件的重量達到或超過 23 kg [50 lb]。為減小造成人身傷害的可能性，請使用提升設備或在他人的幫助下提升此部件。

安裝隔板和 11 顆螺釘。拆下導向雙頭螺柱 (14)。安裝剩下的螺釘。

注: 如果已拆下油底殼適配器，必須檢查隔板的對正情況。如果安裝了油底殼適配器，則不需要檢查隔板對準情況。

使用深度規（零件號 3164438）或等同物測量從缸體底部至隔板底部的距離。隔板或殼體的底部與缸體底部距離必須在 0.05 mm [0.002 inch] 以內。如果需要，將康明斯KTA柴油發動機隔板或殼體與缸體的底部對正。

按圖示順序擰緊螺栓。扭矩值:  45  n.m  [33 ft-lb]，再次測量隔板或殼體與缸體的對正情況，以確保其符合技術規范。

按順序再次擰緊螺釘。扭矩值:  45  n.m  [33 ft-lb]

最后步驟

 警告

該部件的重量達到或超過 23 kg [50 lb]。為減小造成人身傷害的可能性，請使用提升設備或在他人的幫助下提升此部件。

注: 在安裝齒輪后，確保檢查所有齒輪的軸向間隙。

安裝康明斯KTA柴油發動機凸輪軸齒輪。參考步驟 001-012。安裝康明斯KTA柴油發動機液壓泵惰輪。參考步驟 001-039。安裝康明斯KTA柴油發動機水泵惰輪。參考步驟 001-040。安裝凸輪軸惰輪。參考步驟 001-036。

檢查靜態噴油正時。參考步驟 006-025。

安裝康明斯KTA柴油發動機齒輪室蓋和相關部件。參考步驟 001-031。

康明斯KTA柴油發動機前齒輪室蓋

準備步驟

一件式設計，除船用外的全部應用

 警告

蓄電池可能有易爆性氣體逸出。為避免人身傷害，在維護蓄電池前，必須保持發動機艙通風良好。為避免產生電弧，應最先拆下并最后連接蓄電池負極 (-) 電纜。

 警告

不要從熱發動機上打開散熱器壓力蓋。應等冷卻液溫度降至 50°C [120°F] 以下時才能拆下壓力蓋。否則高溫冷卻液或蒸汽噴出可能會造成人身傷害。

 警告

冷卻液有毒。避免兒童與寵物接觸冷卻液。如果不再繼續使用，應按照當?shù)丨h(huán)保法規進行處理。

注: 已經使用了兩種不同的前蓋設計。最新設計“一件式”由約為 51 mm [2 in] 厚的鋁制或鑄鐵前蓋組成。老式設計，“兩件式”由厚度都稍微大于 25.4 mm [1 in] 的齒輪室蓋和齒輪室組成。

斷開蓄電池或空氣起動馬達，以防發動機意外起動。

排放冷卻系統。參考步驟 008-018。

拆卸冷卻風扇。參考步驟 008-040。

拆下冷卻風扇驅動皮帶。參考步驟 008-002。

拆卸充電機驅動皮帶。參考步驟 013-005。

拆下充電機。參考步驟 013-001。

拆卸齒輪驅動風扇輪轂。參考步驟 008-037。

拆卸皮帶驅動風扇輪轂。參考步驟 008-036。

拆下皮帶驅動風扇輪轂惰輪總成。參考步驟 008-030。

拆下水泵。參考步驟 008-062。

拆下中冷器水管。參考步驟 010-002。

拆下節溫器殼體。參考步驟 008-015。

拆下充電機驅動皮帶輪。參考步驟 009-010。

拆下水泵驅動裝置。參考步驟 009-029。

拆卸燃油泵。參考步驟 005-016。

拆卸空氣壓縮機。參考步驟 012-014。

拆下附件驅動皮帶輪。參考步驟 009-004。

拆卸燃油泵驅動裝置。參考步驟 009-011。

拆卸液壓泵驅動。參考步驟 009-016。

一件式設計，船用應用

 警告

蓄電池可能有易爆性氣體逸出。為避免人身傷害，在維護蓄電池前，必須保持發動機艙通風良好。為避免產生電弧，應最先拆下并最后連接蓄電池負極 (-) 電纜。

 警告

不要從熱發動機上打開散熱器壓力蓋。應等冷卻液溫度降至 50°C [120°F] 以下時才能拆下壓力蓋。否則高溫冷卻液或蒸汽噴出可能會造成人身傷害。

 警告

冷卻液有毒。避免兒童與寵物接觸冷卻液。如果不再繼續使用，應按照當?shù)丨h(huán)保法規進行處理。

斷開蓄電池或空氣起動馬達，以防發動機意外起動。

排放冷卻系統。參考步驟 008-018。

拆卸充電機驅動皮帶。參考步驟 013-005。

拆下充電機。參考步驟 013-001。

拆下海水膨脹水箱。參考步驟 008-052。

拆下熱交換器。參考步驟 008-053。

拆下海水泵。參考步驟 008-057。

拆下中冷器水管。參考步驟 010-002。

拆下節溫器殼體。參考步驟 008-015。

拆下減振器。參考步驟 001-052。

拆下充電機驅動皮帶輪。參考步驟 009-010。

拆下水泵驅動裝置。參考步驟 009-029。

拆卸燃油泵。參考步驟 005-016。

拆卸空氣壓縮機。參考步驟 012-014。

拆下附件驅動皮帶輪。參考步驟 009-004。

拆卸燃油泵驅動裝置。參考步驟 009-011。

拆卸液壓泵驅動。參考步驟 009-016。

兩件式設計，除船用外的全部應用

 警告

蓄電池可能有易爆性氣體逸出。為避免人身傷害，在維護蓄電池前，必須保持發動機艙通風良好。為避免產生電弧，應最先拆下并最后連接蓄電池負極 (-) 電纜。

 警告

不要從熱發動機上打開散熱器壓力蓋。應等冷卻液溫度降至 50°C [120°F] 以下時才能拆下壓力蓋。否則高溫冷卻液或蒸汽噴出可能會造成人身傷害。

 警告

冷卻液有毒。避免兒童與寵物接觸冷卻液。如果不再繼續使用，應按照當?shù)丨h(huán)保法規進行處理。

斷開蓄電池或空氣起動馬達，以防發動機意外起動。

排放冷卻系統。參考步驟 008-018。

拆卸冷卻風扇。參考步驟 008-040。

拆下冷卻風扇驅動皮帶。參考步驟 008-002。

拆卸充電機驅動皮帶。參考步驟 013-005。

拆下充電機。參考步驟 013-001。

拆卸齒輪驅動風扇輪轂。參考步驟 008-037。

拆卸皮帶驅動風扇輪轂。參考步驟 008-036。

拆下皮帶驅動風扇輪轂惰輪總成。參考步驟 008-030。

拆下中冷器水管。參考步驟 010-002。

拆下節溫器殼體。參考步驟 008-015。

拆下減振器。參考步驟 001-052。

拆下充電機驅動皮帶輪。參考步驟 009-010。

從水泵驅動上拆下 3 個螺釘，不需要從雙頭螺栓上拆下螺母。參考步驟 009-029。

拆下附件驅動皮帶輪。參考步驟 009-004。

拆下將燃油泵驅動固定到前齒輪室蓋上的 4 個螺釘。不需要從離缸體最近的驅動底部上的雙頭螺栓上拆下螺母。參考步驟 009-011。

從液壓泵驅動上拆下 3 個螺釘。不需要拆下離位于缸體最近處的驅動安裝法蘭頂部最近的螺釘。參考步驟 009-016。

兩件式設計，船用應用

 警告

蓄電池可能有易爆性氣體逸出。為避免人身傷害，在維護蓄電池前，必須保持發動機艙通風良好。為避免產生電弧，應最先拆下并最后連接蓄電池負極 (-) 電纜。

 警告

不要從熱發動機上打開散熱器壓力蓋。應等冷卻液溫度降至 50°C [120°F] 以下時才能拆下壓力蓋。否則高溫冷卻液或蒸汽噴出可能會造成人身傷害。

 警告

冷卻液有毒。避免兒童與寵物接觸冷卻液。如果不再繼續使用，應按照當?shù)丨h(huán)保法規進行處理。

斷開蓄電池或空氣起動馬達，以防發動機意外起動。

排放冷卻系統。參考步驟 008-018。

拆卸充電機驅動皮帶。參考步驟 013-005。

拆下充電機。參考步驟 013-001。

拆下海水膨脹水箱。參考步驟 008-052。

拆下熱交換器。參考步驟 008-053。

拆下海水泵。參考步驟 008-057。

拆下中冷器水管。參考步驟 010-002。

拆下節溫器殼體。參考步驟 008-015。

拆下減振器。參考步驟 001-052。

拆下康明斯KTA柴油發動機充電機驅動皮帶輪。參考步驟 009-010。

從水泵驅動上拆下 3 個螺釘，不需要從雙頭螺栓上拆下螺母。參考步驟 009-029。

拆下附件驅動皮帶輪。參考步驟 009-004。

拆下將燃油泵驅動固定到前齒輪室蓋上的 4 個螺釘。不需要從離缸體最近的驅動底部上的雙頭螺栓上拆下螺母。參考步驟 009-011。

從液壓泵驅動上拆下 3 個螺釘。不需要拆下離位于缸體最近處的驅動安裝法蘭頂部最近的螺釘。參考步驟 009-016。

拆卸

一件式設計，全部應用

從前蓋上斷開渦輪增壓器機油供油管。



能夠拆下康明斯KTA柴油發動機齒輪室蓋前必須先拆下主定位銷。使用滑錘 (33) 或 5/16-18 in 螺釘或螺桿和舊活塞銷拆下定位銷。前蓋的底部 (34) 上有 5 個螺釘，背部 (35) 上有 3 個螺釘。拆下底部螺釘 (34) 和后面的螺釘 (35)。

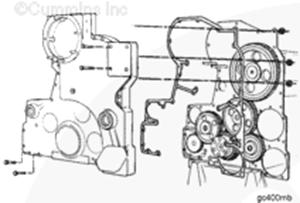

拆下位于前蓋前面的 15 個螺釘。拆卸前蓋和密封墊。廢棄密封墊。

用心軸或沖頭和錘子拆下油封。

兩件式設計，全部應用，從前蓋上斷開渦輪增壓器機油供油管。

有一個必須從殼體背部拆下的螺釘。拆下螺釘 (35)。

從前蓋上拆下 18 個螺釘。拆卸前蓋和密封墊。廢棄密封墊。

注: 除非密封墊發生泄漏，否則沒有必要從齒輪室蓋上拆下充電機支架。沒有必要拆下充電機支架來更換襯套或油封。

有些充電機支架比前齒輪室蓋的機加工區域稍大。在安裝到蓋中之前，必須冷凍這些支架。不要試圖將蓋敲入位置中，否則兩個零件都會因為損壞而無法繼續使用。如果需要，從蓋上拆下 5 個螺釘、支架和密封墊。

用心軸和沖頭從前蓋和/或充電機驅動支架上拆下油封。

清潔并檢查能否繼續使用，一件式設計，全部應用，從康明斯KTA柴油發動機油底殼適配器頂部上拆下密封墊，但是不要拆下隔板下方的密封墊。檢查曲軸的油封位置中有無損壞。參考步驟 001-023。

清潔所有密封墊表面。

測量康明斯KTA柴油發動機附件驅動和液壓驅動襯套的內徑。

前齒輪室襯套內徑
	mm		in
康明斯KTA柴油發動機附件驅動和水泵驅動 (1)	39.75	最小	1.565
	39.90	最大	1.571
康明斯KTA柴油發動機液壓泵驅動裝置 (2)	38.13	最小	1.501
	38.25	最大	1.506

如果康明斯KTA柴油發動機襯套不符合技術規范，則必須更換襯套。

兩件式設計，全部應用

清潔前蓋的密封區域。

測量康明斯KTA柴油發動機附件驅動和液壓驅動襯套的內徑。

前齒輪室襯套內徑
	mm		in
康明斯KTA柴油發動機附件驅動和水泵驅動 (1)	39.75	最小	1.565
	39.90	最大	1.571
康明斯KTA柴油發動機液壓泵驅動裝置 (2)	38.13	最小	1.501
	38.25	最大	1.506

康明斯KTA柴油發動機附件驅動和液壓驅動襯套解體

一件式設計，全部應用

使用襯套心軸（零件號 ST-598）拆卸附件驅動和水泵驅動襯套。

使用適當?shù)男妮S或盲孔拉拔器拆下液壓泵驅動襯套。

推入發動機盤車機構軸并將其固定在位?；瑒游佪喼钡綇椈蓧壕o。用改錐拆下?lián)跞Α?/P>

 警告

當使用溶劑、酸或堿性材料清潔時，請遵循制造商的使用建議。戴上護目鏡并穿上防護服，以避免人身傷害。

 警告

使用壓縮空氣時，戴上合適的護目鏡和防護面罩。飛揚的碎屑和臟物會造成人身傷害。

拆下下列零件：

軸

彈簧

蝸輪。

從軸上拆下 O 形圈，然后廢棄 O 形圈。

用溶劑（零件號 3824421）或等同物清洗零件。沖洗機油油道。

用壓縮空氣吹干。

檢查零件是否損壞。

如果任何零件損壞，必須予以更換。

兩件式設計，全部應用

使用襯套心軸（零件號 ST-598）拆卸附件驅動和水泵驅動襯套。

使用適當?shù)男妮S或盲孔拉拔器拆下液壓泵驅動襯套。

康明斯KTA柴油發動機附件驅動和液壓驅動襯套組裝

一件式設計，全部應用

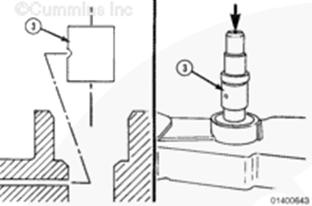

使用襯套心軸（零件號 ST-598），安裝附件驅動和水泵驅動襯套。將液壓泵驅動襯套 (3) 中的機油孔與前蓋中的機油油道對正。用適當?shù)男妮S和手扳壓機或錘子安裝襯套。使用 3 mm [1/8 in] 六角扳手檢查襯套油孔與前蓋油道的對準情況。

用植物油潤滑 O 形圈。

將 O 形圈安裝在盤動軸上。

安裝以下零件：

蝸輪

彈簧

軸。

安裝卡環。轉動軸，檢查組裝是否正確。

兩件式設計，全部應用

使用襯套心軸（零件號 ST-598），安裝附件驅動和水泵驅動襯套。

將液壓泵驅動襯套 (3) 中的機油孔與前蓋中的機油油道對正。

用適當?shù)男妮S和手扳壓機或錘子安裝襯套。

使用 3 mm [1/8 in] 六角扳手檢查襯套油孔與前蓋油道的對準情況。

康明斯KTA柴油發動機附件驅動和液壓驅動襯套安裝

一件式設計，全部應用

測量附件驅動油封凸臺的高度。如果高度為 35 mm [13/8 in]，則在安裝油封時使其與凸臺平齊。如果高度為 38 mm [1½ in]，則在安裝油封時使其低于凸臺的頂部 3 mm [1/8 in。用心軸安裝附件驅動油封。

將密封墊修整至正確寬度。將密封墊安裝到油底殼適配器的頂部上。使用噴膠將其固定到位。將密封膠（零件號 3164067）涂抹到接合處。

該圖顯示了前蓋的螺釘長度要求。螺釘 (1) 安裝在前蓋壓板中?？紤]到頭部間隙，螺釘 (2) 必須采用 12 角型式。

使用導向螺栓將有助于組裝。安裝前蓋密封墊、前蓋。安裝前蓋螺釘，但是不要擰緊它們，直至安裝了主定位銷為止。

將壓板放到位并安裝螺釘。不要擰緊螺釘，在安裝風扇轂或蓋板之前，壓板必須保持松動狀態。

將一個 5/16-8 x 3 in 螺釘擰入主定位銷中。用錘子將主定位銷敲入缸體中，直至它接觸到孔的底部。拆下螺釘。

注: 次序編號為 1、2、3 的螺釘位于隔板的背面。

按順序擰緊前蓋螺釘 (3)。

扭矩值:  45  n.m  [33 ft-lb]

安裝固定于油底殼適配器底部的 5 顆螺釘 (34)。擰緊螺栓。扭矩值:  45  n.m  [33 ft-lb]

兩件式設計，全部應用

測量附件驅動油封凸臺的高度。如果高度為 35 mm [13/8 in]，則在安裝油封時使其與凸臺平齊。如果高度為 38 mm [1½ in]，則在安裝油封時使其低于凸臺的頂部 3 mm [1/8 in。用心軸安裝附件驅動油封。

圖中所示為所有鑄鐵兩件式（船用）前齒輪室蓋的通用螺釘長度要求。(1) 至 (9) 的螺釘長度取決于所用的選裝件。所有螺釘都以美制英寸為單位。所有螺釘都為 3/8 x 16 UNC。

圖示為鋁制兩件式前蓋的螺釘長度要求。

安裝導向雙頭螺栓。安裝密封墊、前蓋和螺釘。

注: 在安裝之前，可能有必要冷凍驅動支架。如果不使用外力就無法將支架安裝到蓋中，則在 0°C [32°F] 的溫度下冷凍蓋至少一小時。不要用螺釘將支架頂入，否則支架將會斷裂。

安裝充電機驅動支架、密封墊和螺釘。擰緊不是緊固順序的組成部分的螺釘。扭矩值:  45  n.m  [33 ft-lb]

注: 序號為 (4) 的螺釘位于齒輪室后面。

按圖示順序擰緊螺釘。扭矩值:  45  n.m  [33 ft-lb]

最后步驟

一件式設計，除船用外的全部應用

 警告

蓄電池可能有易爆性氣體逸出。為避免人身傷害，在維護蓄電池前，必須保持發動機艙通風良好。為避免產生電弧，應最先拆下并最后連接蓄電池負極 (-) 電纜。

安裝液壓泵驅動。參考步驟 009-016。

安裝燃油泵驅動裝置。參考步驟 009-011。

安裝附件驅動皮帶輪。參考步驟 009-004。

安裝空氣壓縮機。參考步驟 012-014。

安裝燃油泵。參考步驟 005-016。

安裝水泵驅動裝置。參考步驟 009-029。

安裝充電機驅動皮帶輪。參考步驟 009-010。

安裝節溫器殼體。參考步驟 008-015。

安裝中冷器水管。參考步驟 010-002。

安裝水泵。參考步驟 008-062。

安裝皮帶驅動風扇輪轂惰輪總成。參考步驟 008-030。

安裝皮帶驅動風扇輪轂。參考步驟 008-036。

安裝齒輪驅動風扇輪轂。參考步驟 008-037。

安裝充電機。參考步驟 013-001。

安裝充電機驅動皮帶。參考步驟 013-005。

安裝冷卻風扇驅動皮帶。參考步驟 008-002。

加注冷卻系統。參考步驟 008-018。

連接蓄電池或空氣起動馬達。

一件式設計，船用應用

警告

蓄電池可能有易爆性氣體逸出。為避免人身傷害，在維護蓄電池前，必須保持發動機艙通風良好。為避免產生電弧，應最先拆下并最后連接蓄電池負極 (-) 電纜。

安裝液壓泵驅動。參考步驟 009-016。

安裝燃油泵驅動裝置。參考步驟 009-011。

安裝附件驅動皮帶輪。參考步驟 009-004。

安裝空氣壓縮機。參考步驟 012-014。

安裝燃油泵。參考步驟 005-016。

安裝水泵驅動裝置。參考步驟 009-029。

安裝充電機驅動皮帶輪。參考步驟 009-010。

安裝減振器。參考步驟 001-052。

安裝節溫器殼體。參考步驟 008-015。

安裝中冷器水管。參考步驟 010-002。

安裝海水泵。參考步驟 008-057。

安裝熱交換器。參考步驟 008-053。

安裝海水膨脹水箱。參考步驟 008-052。

安裝充電機。參考步驟 013-001。

安裝充電機驅動皮帶。參考步驟 013-005。

加注冷卻系統。參考步驟 008-018。

連接蓄電池或空氣起動馬達。

兩件式設計，除船用外的全部應用

 警告

蓄電池可能有易爆性氣體逸出。為避免人身傷害，在維護蓄電池前，必須保持發動機艙通風良好。為避免產生電弧，應最先拆下并最后連接蓄電池負極 (-) 電纜。

安裝液壓泵驅動上的 3 個螺釘。參考步驟 009-016。

安裝將燃油泵驅動固定到前齒輪室蓋上的 4 個螺釘。參考步驟009-011。

安裝附件驅動皮帶輪。參考步驟 009-004。

安裝水泵驅動上的 3 個螺釘。參考步驟 009-029。

安裝充電機驅動皮帶輪。參考步驟 009-010。

安裝減振器。參考步驟 001-052。

安裝節溫器殼體。參考步驟 008-015。

安裝中冷器水管。參考步驟 010-002。

安裝皮帶驅動風扇輪轂惰輪總成。參考步驟 008-030。

安裝皮帶驅動風扇輪轂。參考步驟 008-036。

安裝齒輪驅動風扇輪轂。參考步驟 008-037。

安裝充電機。參考步驟 013-001。

安裝冷卻風扇驅動皮帶。參考步驟 008-002。

安裝冷卻風扇。參考步驟 008-040。

加注冷卻系統。參考步驟 008-018。

連接蓄電池或空氣起動馬達。

兩件式設計，船用應用

 警告

蓄電池可能有易爆性氣體逸出。為避免人身傷害，在維護蓄電池前，必須保持發動機艙通風良好。為避免產生電弧，應最先拆下并最后連接蓄電池負極 (-) 電纜。

安裝液壓泵驅動上的 3 個螺釘。參考步驟 009-016。

安裝將燃油泵驅動固定到前齒輪室蓋上的 4 個螺釘。參考步驟009-011。

安裝附件驅動皮帶輪。參考步驟 009-004。

安裝水泵驅動上的 3 個螺釘。參考步驟 009-029。

安裝充電機驅動皮帶輪。參考步驟 009-010。

安裝減振器。參考步驟 001-052。

安裝節溫器殼體。參考步驟 008-015。

安裝中冷器水管。參考步驟 010-002。

安裝海水泵。參考步驟 008-057。

安裝熱交換器。參考步驟 008-053。

安裝海水膨脹水箱。參考步驟 008-052。

安裝充電機。參考步驟 013-001。

安裝充電機驅動皮帶。參考步驟 013-005。

加注冷卻系統。參考步驟 008-018。

連接蓄電池或空氣起動馬達。
